BirdBlocker BB-TopGuard – Sistema anti-pouso para painéis solares

BirdBlocker BB-TopGuard é um sistema anti-pouso para painéis solares, concebido para dificultar que as aves pousem e permaneçam no bordo superior dos módulos fotovoltaicos. Ao evitar que este bordo se transforme num local habitual de pouso para pombos, gaivotas, corvos e outras aves, ajuda a reduzir os excrementos que podem cair sobre a superfície dos painéis.

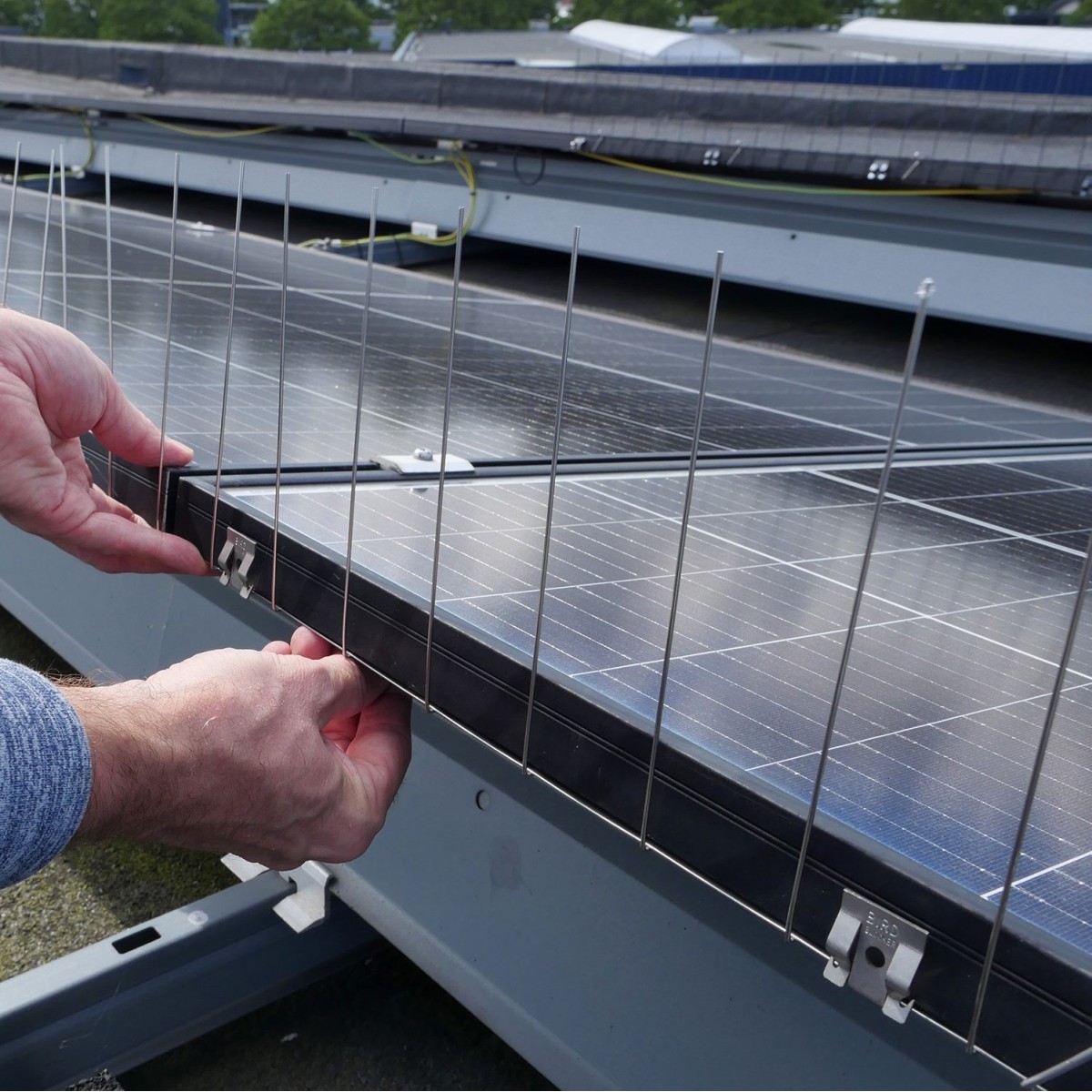

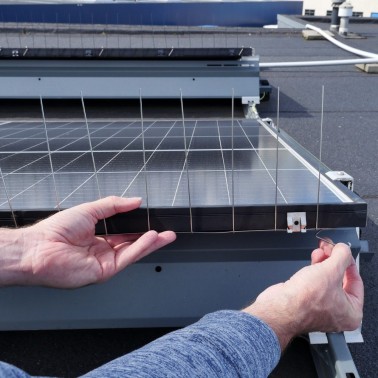

BB-TopGuard é particularmente indicado para instalações fotovoltaicas em coberturas planas, parques solares instalados no solo e sistemas solares flutuantes. Fixa-se diretamente à estrutura do painel através de clips, sem necessidade de perfurar ou modificar o módulo.

Cada caixa contém 30 metros de BB-TopGuard, em elementos de 1 metro. Os clips de fixação são vendidos separadamente.

O produto está disponível em duas versões: Standard e Double. Antes de escolher uma delas, é importante compreender o que cada versão protege e como estão dispostos os painéis da instalação.

BB-TopGuard Standard e Double: qual é a diferença?

• BB-TopGuard Standard: incorpora hastes verticais e protege diretamente o bordo superior do painel onde é instalado. É utilizado em instalações com filas orientadas a sul e também em determinadas configurações Este-Oeste.
• BB-TopGuard Double: incorpora as mesmas hastes verticais e acrescenta hastes inclinadas com 10 cm de comprimento, que se projetam para o espaço existente entre duas filas de painéis opostas. É utilizado em determinadas configurações Este-Oeste.

Importante: BB-TopGuard Double não protege, por si só, o bordo do painel situado em frente. Nas instalações Este-Oeste, cada um dos dois bordos superiores opostos necessita da sua própria tira de BB-TopGuard. A distância entre os dois bordos determina se deve ser instalado Standard ou Double em cada lado.

BB-TopGuard Standard ou Double? Como escolher a versão correta

Instalações orientadas a sul

Numa instalação sobre cobertura plana orientada a sul, as diferentes filas de painéis estão inclinadas na mesma direção.

Neste tipo de instalação utiliza-se BB-TopGuard Standard, colocado ao longo do bordo superior elevado de cada fila que se pretende proteger.

BB-TopGuard Standard é também a versão indicada para parques fotovoltaicos instalados no solo e sistemas solares flutuantes.

Instalações Este-Oeste com filas de painéis opostas

Numa configuração Este-Oeste, duas filas de painéis estão inclinadas em direções opostas e os respetivos bordos superiores ficam frente a frente.

Para escolher a combinação correta, deve medir a distância entre os dois bordos superiores opostos, ou seja, o espaço livre entre os bordos dos painéis e não a distância entre as estruturas ou entre as filas completas.

Standard + Standard, Double + Standard e Double + Double não são kits. Estas indicações especificam qual a versão de BB-TopGuard que deve ser instalada em cada um dos dois bordos opostos. As caixas Standard e Double são adquiridas separadamente.

O que protege exatamente o BB-TopGuard Double?

BB-TopGuard Double protege diretamente, através das suas hastes verticais, o bordo do painel onde está instalado. Além disso, incorpora hastes inclinadas com 10 cm de comprimento que se projetam para o espaço existente entre as duas filas opostas.

Estas hastes adicionais ajudam a proteger o espaço entre as filas, mas não substituem a proteção necessária no bordo do painel situado em frente. Esse segundo bordo também necessita de BB-TopGuard Standard ou Double, em função da distância existente entre os dois bordos.

O que está a comprar?

• 30 metros da versão BB-TopGuard selecionada: Standard ou Double.
• Cada elemento individual tem 1 metro de comprimento.
• Fabricado em aço inoxidável.
• Os clips de fixação não estão incluídos e devem ser adquiridos separadamente.
• Nas instalações Este-Oeste pode ser necessário adquirir caixas das duas versões.

De quanto BB-TopGuard necessita?

A quantidade necessária é calculada com base nos metros lineares totais de bordo superior que pretende proteger.

Instalação orientada a sul

Some o comprimento dos bordos superiores de todas as filas onde será instalado BB-TopGuard Standard.

Como cada caixa contém 30 metros, divida o total de metros lineares por 30 e arredonde sempre para cima para obter o número de caixas completas necessárias.

Instalação Este-Oeste

Nas configurações Este-Oeste deve calcular os dois bordos opostos. Em seguida, de acordo com a distância entre ambos, determine qual dos bordos necessita de Standard ou Double e calcule separadamente o número de caixas necessário para cada versão.

Exemplo: se tiver dois bordos opostos com 30 metros de comprimento cada e uma distância de 10 cm entre eles:

• primeiro bordo: 30 m de Double;
• segundo bordo: 30 m de Standard;
• material necessário: 1 caixa de BB-TopGuard Double + 1 caixa de BB-TopGuard Standard, além dos respetivos clips de fixação.

Se tiver dúvidas sobre o cálculo, pode enviar-nos fotografias ou uma planta da instalação, o comprimento das filas e, nos sistemas Este-Oeste, a distância entre os bordos superiores opostos.

Quantos clips são necessários para instalar BB-TopGuard?

Os clips de fixação são vendidos separadamente. Como referência, pode calcular aproximadamente 8 clips por cada metro linear de BB-TopGuard.

Cada embalagem contém 50 clips, suficientes para cobrir aproximadamente 6 metros lineares.

A quantidade exata pode variar em função do tipo de estrutura, da disposição dos módulos e das condições específicas da instalação.

Nas instalações solares flutuantes recomenda-se uma maior densidade de clips devido às cargas de vento e ao movimento da plataforma. Nestes projetos, recomendamos avaliar previamente a instalação antes de calcular o número de fixações necessário.

Que clips são necessários para BB-TopGuard?

O clip correto depende do desenho e das dimensões da estrutura do painel solar. Os clips estão disponíveis como acessórios separados, permitindo selecionar o modelo compatível com os seus módulos.

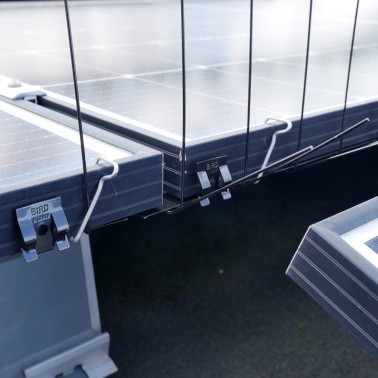

Estruturas com aba plana – Flat Flange

Os painéis solares com uma estrutura convencional equipada com aba plana utilizam os clips específicos BB-TopGuard.

Para selecionar a versão correta deve verificar:

• W: profundidade da aba. Os clips disponíveis são compatíveis com profundidades entre 20 e 35 mm.
• H: altura da estrutura. Existem versões para estruturas com 30–35 mm e 36–41 mm de altura.

Estas medidas encontram-se normalmente na ficha técnica do painel fotovoltaico.

Estruturas Box Design

Alguns painéis solares modernos utilizam um perfil fechado Box Design, sobretudo nos lados mais curtos do módulo. Nestes casos podem ser utilizados os respetivos BB-BoxClips.

Para selecionar o clip correto deve verificar a altura e a largura do perfil da estrutura:

• 8–13 mm ou 14–18 mm: largura do perfil.
• 30 mm ou 35 mm: altura do perfil.

Existem, portanto, quatro combinações habituais:

• 30 mm de altura × 8–13 mm de largura;
• 35 mm de altura × 8–13 mm de largura;
• 30 mm de altura × 14–18 mm de largura;
• 35 mm de altura × 14–18 mm de largura.

BB-TopGuard pode normalmente ser instalado sem dificuldade especial em estruturas Box Design com uma largura de perfil de 14–18 mm. A instalação também é possível em perfis de 8–13 mm, embora o encaixe possa ser mais apertado.

Se tiver dúvidas sobre qual o clip adequado, envie-nos a ficha técnica do seu painel solar. O desenho ou a secção da estrutura permitir-nos-á normalmente identificar o clip de fixação correto.

Como funciona BB-TopGuard?

BB-TopGuard cria uma barreira física anti-pouso ao longo do bordo superior do painel solar. As hastes dificultam que as aves encontrem um ponto estável onde possam pousar e permanecer.

Ao reduzir o pouso neste ponto, BB-TopGuard ajuda a diminuir uma das fontes habituais de excrementos sobre os painéis solares.

O sistema não utiliza eletricidade, sons nem peças móveis.

BB-TopGuard Standard

Cada elemento mede 100 cm de comprimento e incorpora hastes verticais com 17 cm medidos a partir do ponto de fixação.

A altura efetiva acima da superfície do painel será ligeiramente inferior a 17 cm, dependendo da espessura do próprio módulo.

BB-TopGuard Double

Também incorpora hastes verticais de 17 cm e acrescenta hastes transversais inclinadas com 10 cm de comprimento.

Os 10 cm correspondem ao comprimento da haste inclinada e não devem ser interpretados como 10 cm exatos de alcance horizontal.

Que problema ajuda BB-TopGuard a resolver?

As aves utilizam frequentemente o ponto mais alto de uma fila de painéis solares como local habitual de pouso. A partir daí, os excrementos podem cair e espalhar-se pela superfície dos módulos fotovoltaicos.

Em instalações solares de grande dimensão, esta sujidade pode provocar:

• ciclos de limpeza mais frequentes;
• maiores custos de manutenção;
• redução do desempenho energético;
• maior risco de pontos quentes;
• degradação acelerada das células;
• redução da vida útil da instalação.

BB-TopGuard atua diretamente sobre a origem deste problema, dificultando fisicamente que as aves utilizem o bordo elevado dos painéis como ponto de pouso. Não deve ser considerado um sistema que elimina todos os excrementos de aves da instalação nem substitui a limpeza e manutenção normais dos módulos.

Principais vantagens de BB-TopGuard

• Desenvolvido especificamente para painéis solares: protege o bordo superior utilizado pelas aves como local de pouso.
• Ajuda a reduzir os excrementos sobre os módulos: atua sobre uma das suas possíveis fontes.
• Instalação sem perfurações: os clips fixam-se diretamente à estrutura do painel.
• Versões Standard e Double: permitem adaptar a instalação a configurações orientadas a sul e Este-Oeste.
• Sistema modular: elementos de 1 metro fornecidos em caixas de 30 metros.
• Fabricado em aço inoxidável.
• Escalável: adequado para proteger várias filas em grandes instalações fotovoltaicas.

Onde pode ser instalado BB-TopGuard?

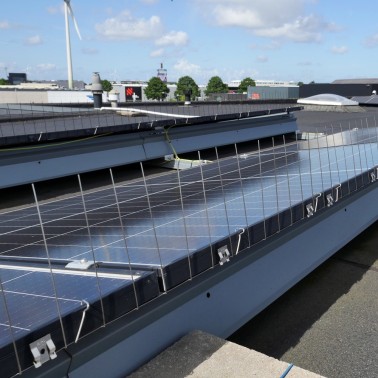

Coberturas planas orientadas a sul

BB-TopGuard Standard é instalado ao longo do bordo superior elevado das filas de painéis.

Coberturas planas Este-Oeste

Utiliza-se Standard e/ou Double em função da distância entre os bordos superiores opostos.

Parques fotovoltaicos instalados no solo

BB-TopGuard Standard é adequado para instalações fotovoltaicas no solo e pode ser instalado ao longo de várias filas de painéis como sistema anti-pouso modular e escalável.

Instalações solares flutuantes

BB-TopGuard Standard também pode ser utilizado em sistemas solares flutuantes. Recomenda-se uma maior densidade de clips devido às cargas de vento e ao movimento da plataforma.

BB-TopGuard e BirdBlocker BB85, BB125 e BB200: o que protege cada sistema?

Os dois sistemas resolvem problemas diferentes nas instalações solares.

BB-TopGuard foi desenvolvido para dificultar que as aves pousem no bordo superior dos painéis solares.

Os modelos BirdBlocker BB85, BB125 e BB200 foram desenvolvidos para fechar o espaço existente entre os painéis solares e a cobertura, impedindo que as aves entrem por baixo dos módulos para se abrigarem ou construírem ninhos.

• Aves pousadas no bordo superior do painel → BB-TopGuard.
• Aves que entram ou nidificam por baixo dos painéis → BirdBlocker BB85 / BB125 / BB200.

Antes de escolher o produto, é importante identificar exatamente onde ocorre o problema.
